Die Basis der selbsttragenden Jalousie bilden die Führungsleisten, auf denen die gesamte Last des Panzers ruht. Diese spezielle Ausführung von Außenjalousien findet man vor allem bei den selbsttragenden Jalousien STS, BRAVO und VIVA. Man kann dafür alle Typen und Größen von Lamellen verwenden, die Cetta 50 ist davon ausgenommen, und man kann auch ein Insektennetz darin befestigen.

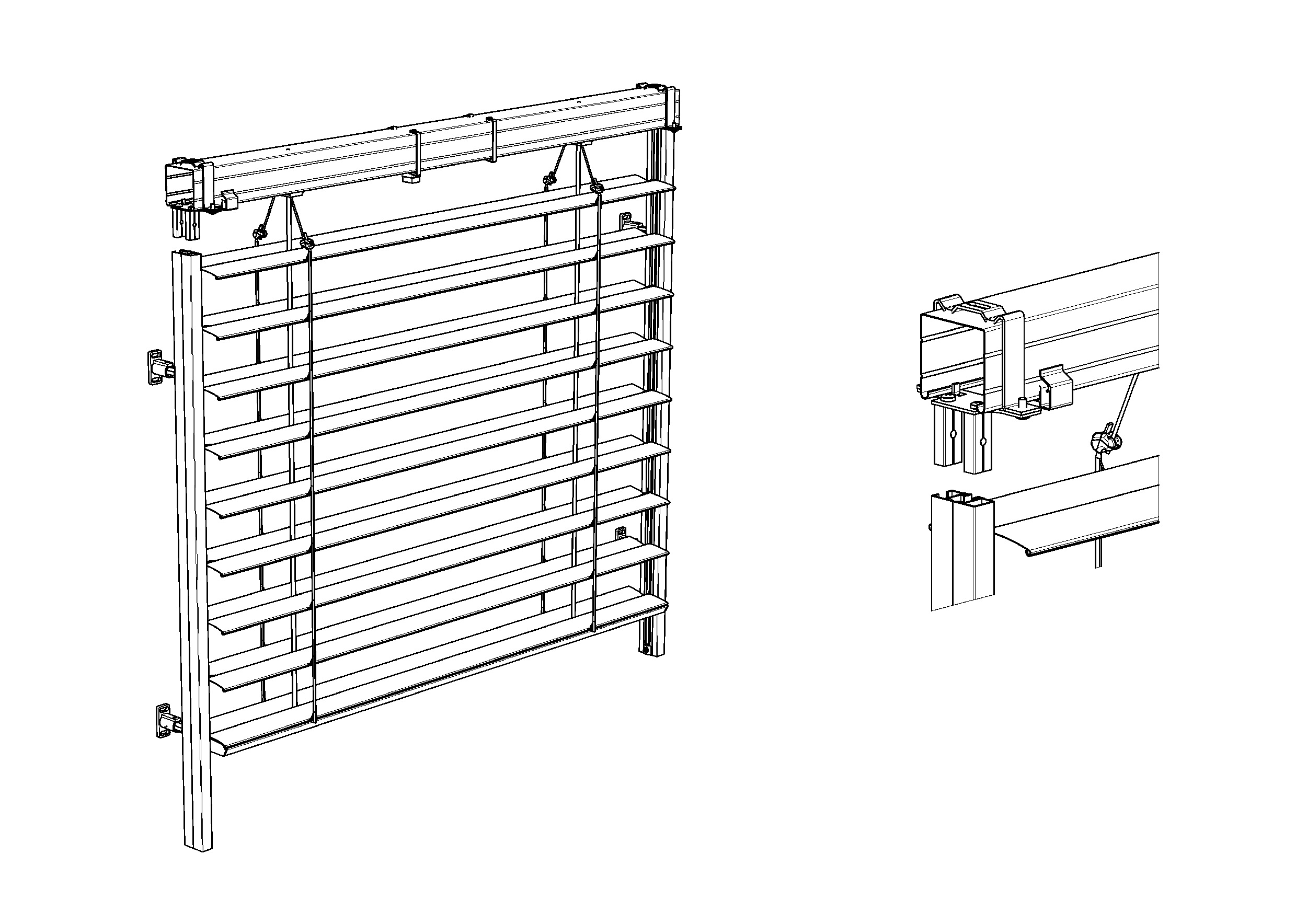

Geeignet für alle Typen von Außenjalousien mit dem oberen Profil 56 × 58 mm,
Fe. Max. Breite für selbsttragende Jalousien: 2,4 m. Bei einer größeren Breite
muss das obere Profil befestigt werden. Bei einer Breite über 2,4 m werden die
Aufhängungen des oberen Profils P 002/10 automatisch mitgeliefert.
Möglichkeit der Kopplung von bis zu 3 Stk. Jalousien. Montage auf den
Fassadenputz, in die Leibung.
| Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| Jalousie STS CLASIC – Motor | 600 | 2400 | 500 | 4000 | 16 |
| Jalousie STS CLASIC – Kurbel | 600 | 2400 | 500 | 4000 | 8 |
Achtung: Das Einbaumaß erhöht sich um den Wert der Aufhängung des oberen Profils (8 mm).

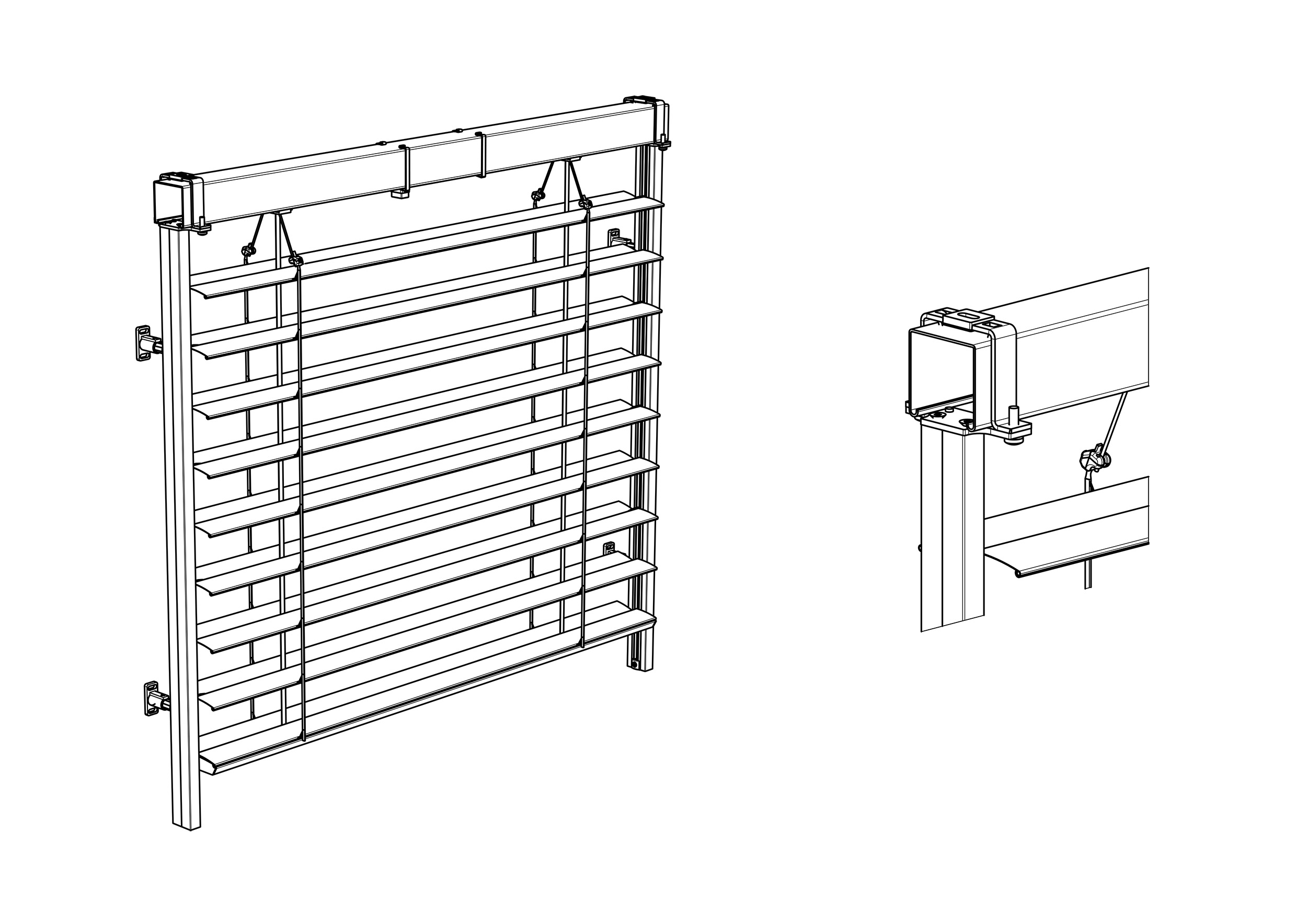

Geeignet für alle Typen von Außenjalousien mit dem oberen Profil 58 × 60 mm, Al. Max. Breite für selbsttragende Jalousien: 3,5 m. Bei einer größeren Breite muss das obere Profil befestigt werden. Bei einer Breite über 3,5 m werden die Aufhängungen des oberen Profils P 002/11 automatisch geliefert. Möglichkeit der Kopplung von bis zu 3 Stk. Jalousien. Montage auf den Fassadenputz, in die Leibung.
| Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| Jalousie STS CLASIC Al – Motor | 600 | 3400 | 500 | 4000 | 16 |
| Jalousie STS CLASIC Al – Kurbel | 600 | 3400 | 500 | 4000 | 8 |
Achtung: Das Einbaumaß erhöht sich um den Wert der Aufhängung des oberen Profils (8 mm).

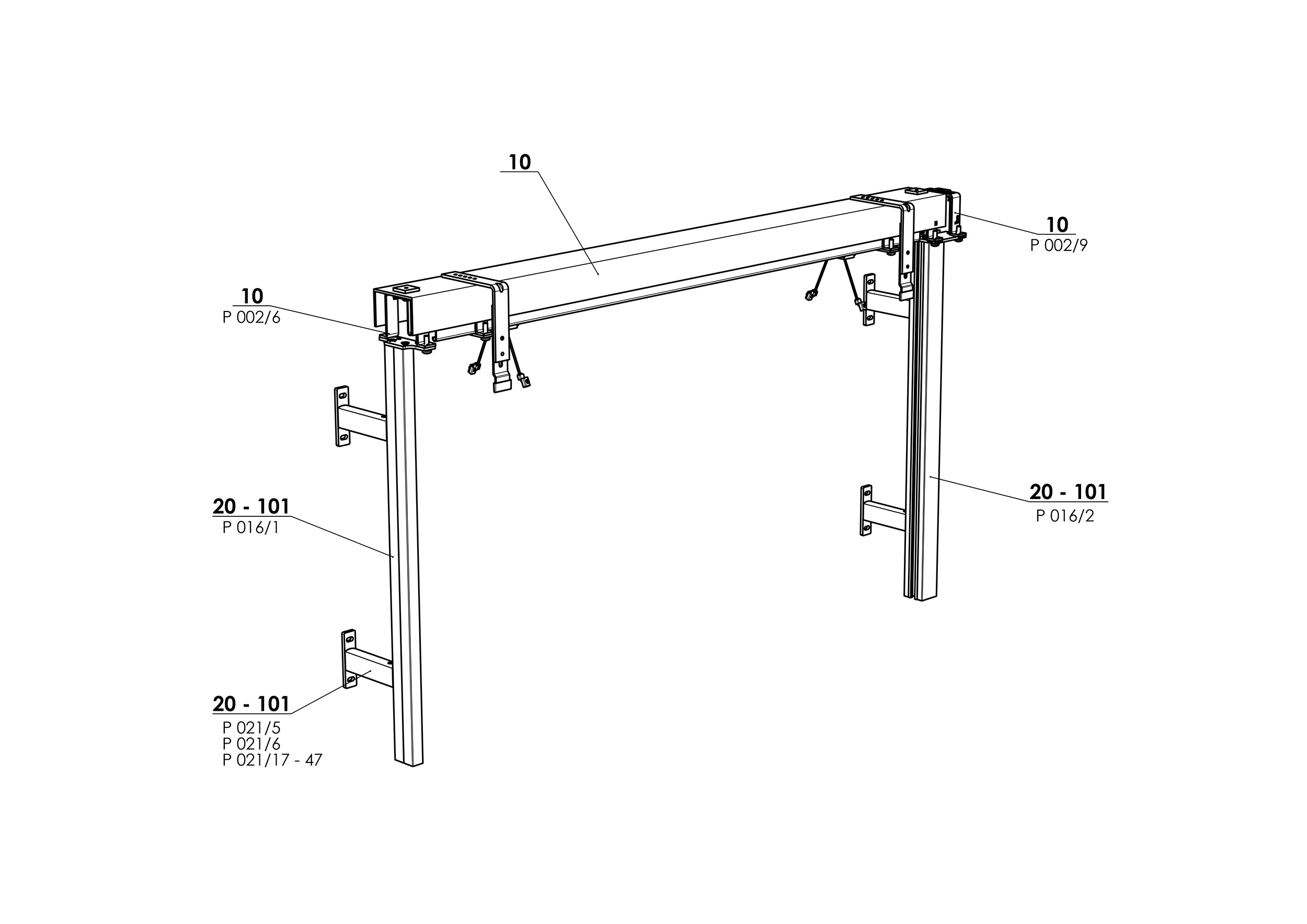

Geeignet für alle Typen von Außenjalousien mit dem oberen Profil 58 × 60 mm,
Al. Max. Breite für selbsttragende Jalousien: 4 m. Einfache und schnelle
Montage.
Geeignet für die motorische Betätigung, Möglichkeit der Kopplung von
2 Stk. Jalousien. Montage auf den Fassadenputz, in die Leibung.
| Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| Jalousie STS ALUMINIUM | 600 | 4000 | 500 | 4000 | 16 |
Achtung: Es wird immer ein Alu-Bewehrungsprofil mitgeliefert. Das Profil mit Bewehrung hat eine um 18 mm größere Einbauhöhe.

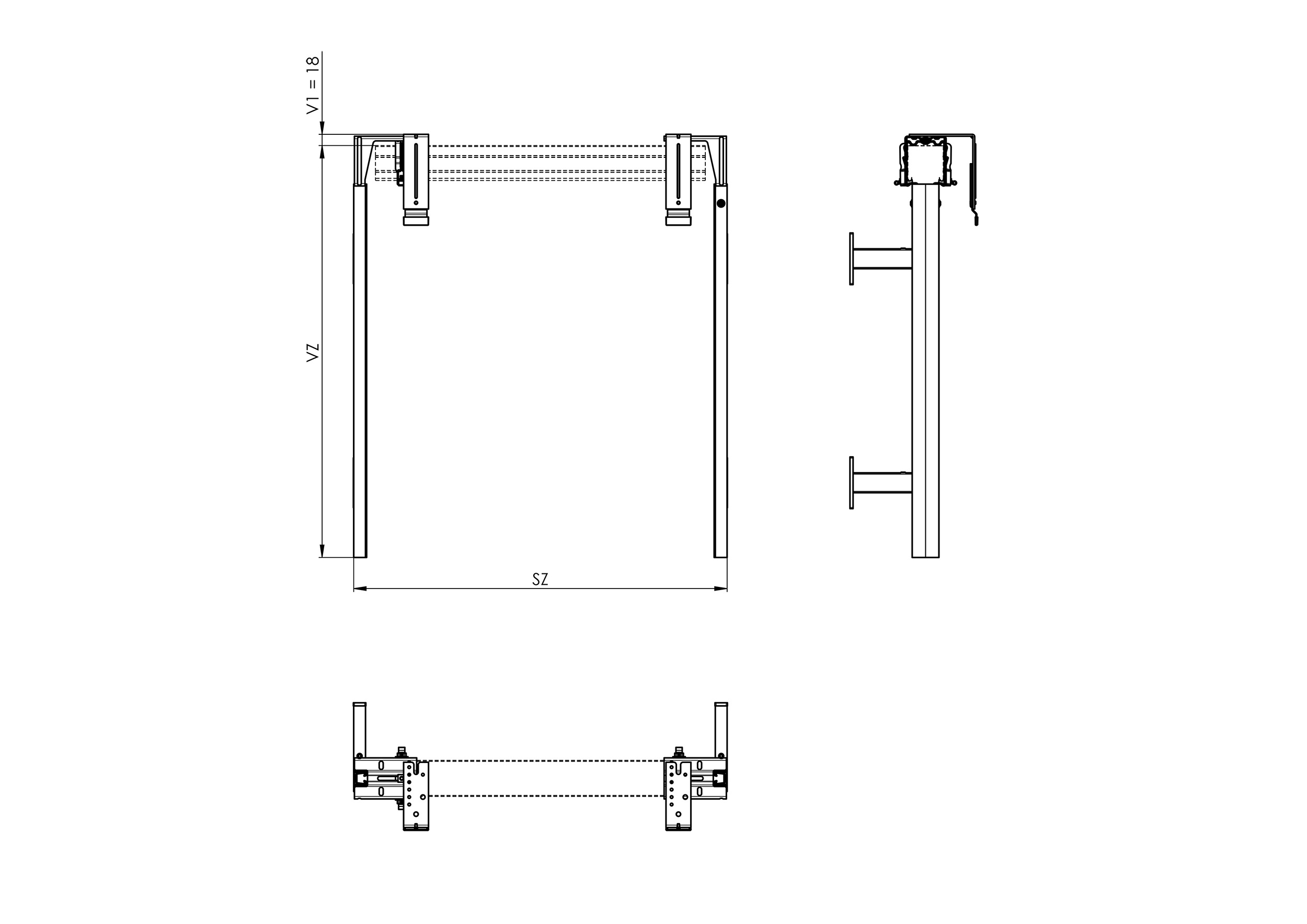

Geeignet für alle Typen von Außenjalousien mit oberem Profil 56 × 58 mm, Fe. Max. Breite für selbsttragende Jalousien: 2,4 m. Bei einer größeren Breite ist die Befestigung des oberen Profils erforderlich, ein zusätzlicher Halter P 009/3 wird automatisch mitgeliefert. Die Führungsleiste P 018/2 FIX wird vormontiert inklusive Halter P 010/50 geliefert, die Führungsleiste P 016/3 wird vormontiert inklusive Halter P 010/21 geliefert. Montage auf den Fassadenputz, in die Leibung.
| Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| Jalousie STS FIX | 600 | 2400 | 500 | 4000 | 16 |
Achtung: Das Einbaumaß erhöht sich um den Wert der Aufhängung des oberen Profils (15 mm). Beim Produkt STS FIX wird das obere Profil automatisch auf jeder Seite um 25 mm gekürzt.

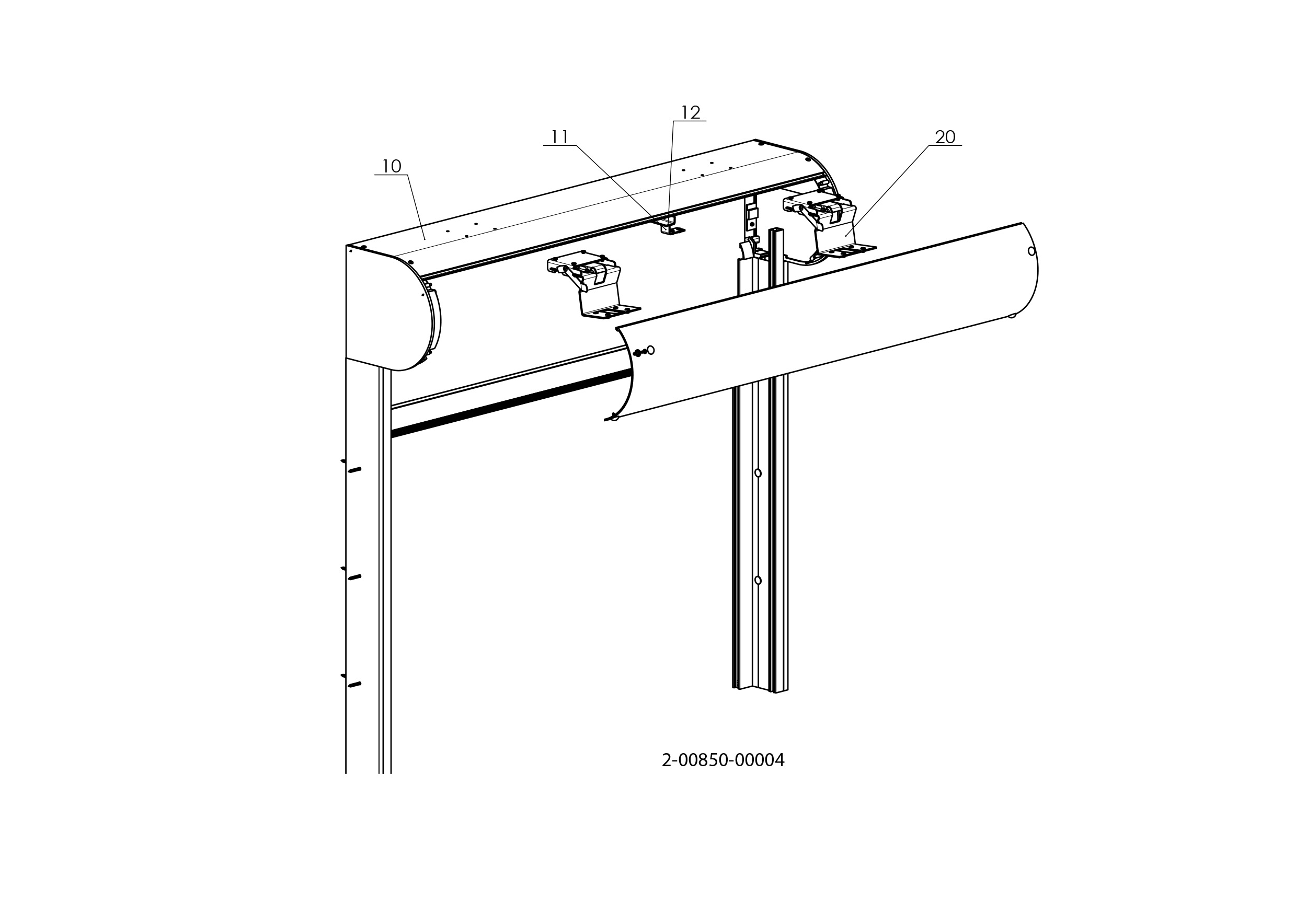

Geeignet für alle Typen von Außenjalousien mit dem oberen Profil 56 × 58 mm,
Fe. Jalousie mit selbsttragenden Leisten und mit optional integriertem
Insektenschutzgitter. Das obere Profil der Jalousie inklusive Lamellenpaket
befindet sich in einem bereits komplettierten Kasten in runder Ausführung. Auf
den Seiten des Kastens befinden sich Seitenteile zur Verbindung mit den
Führungsleisten.
Die Standardausführung ist immer mit einem 8 mm starken
Textilband ausgestattet. Ausführung nur mit senkrechter unterer Leiste. Montage
auf den Fassadenputz, in die Leibung.
| Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| Ohne Insektenschutzgitter | 600 | 3500 | 500 | 4000 | 10,5 |
| Mit Insektenschutzgitter | 720 | 1800 | 500 | 2500 | 3 |
Bei der Verwendung dieser Ausführung werden gegenüber der Standardausführung 40 mm Kastenhöhe (Höhe des Deckblechs) eingespart.

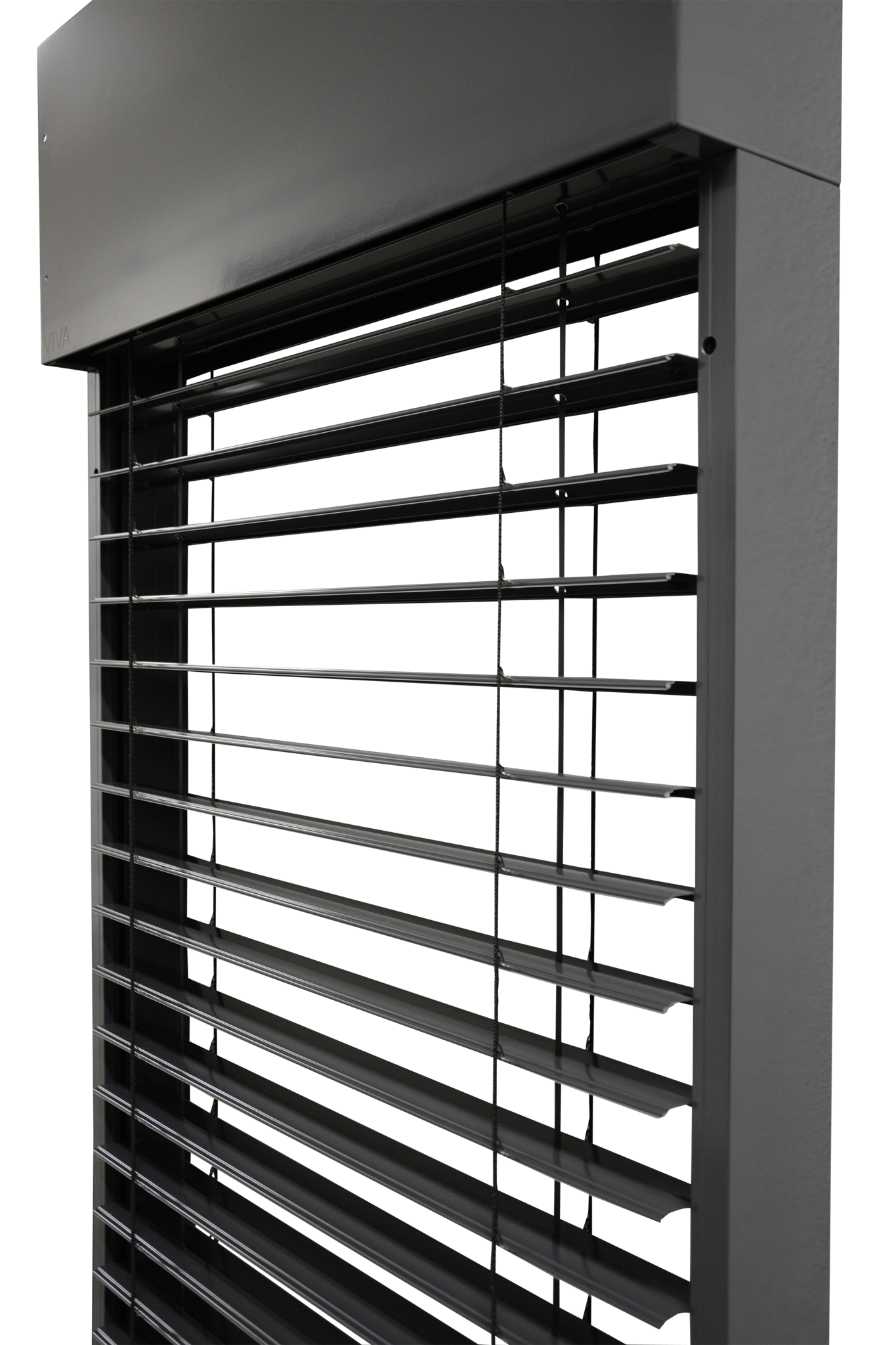

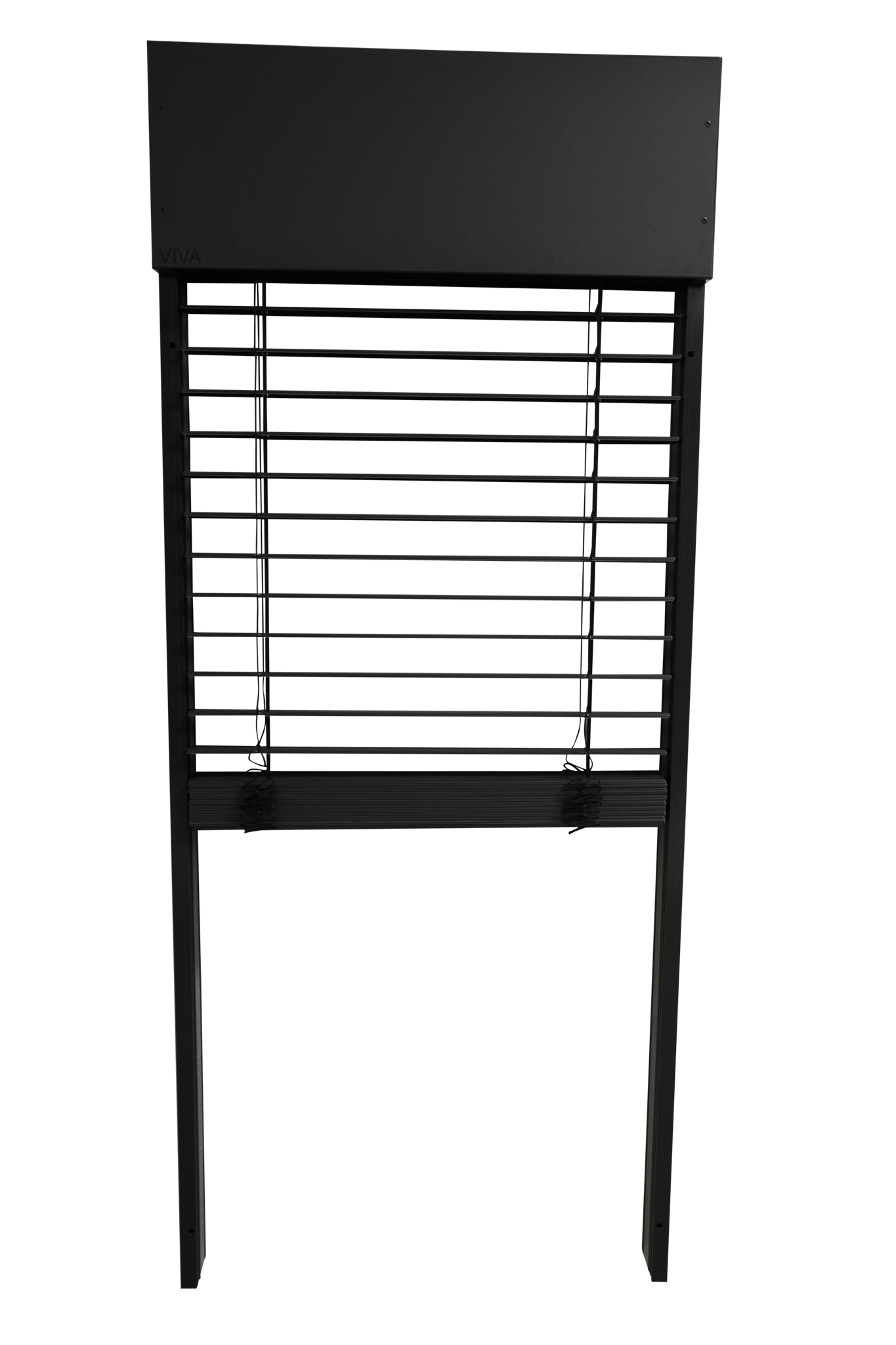

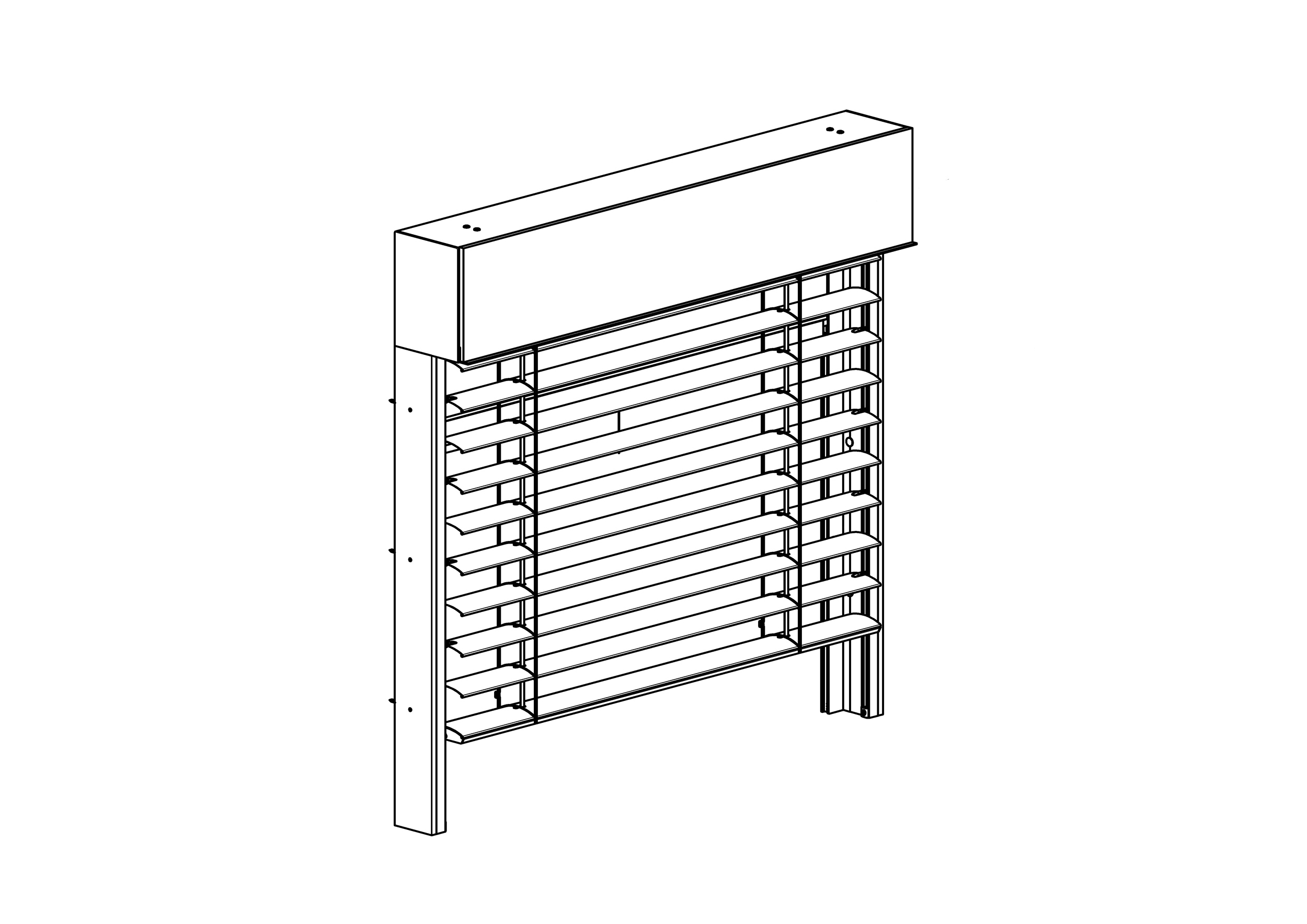

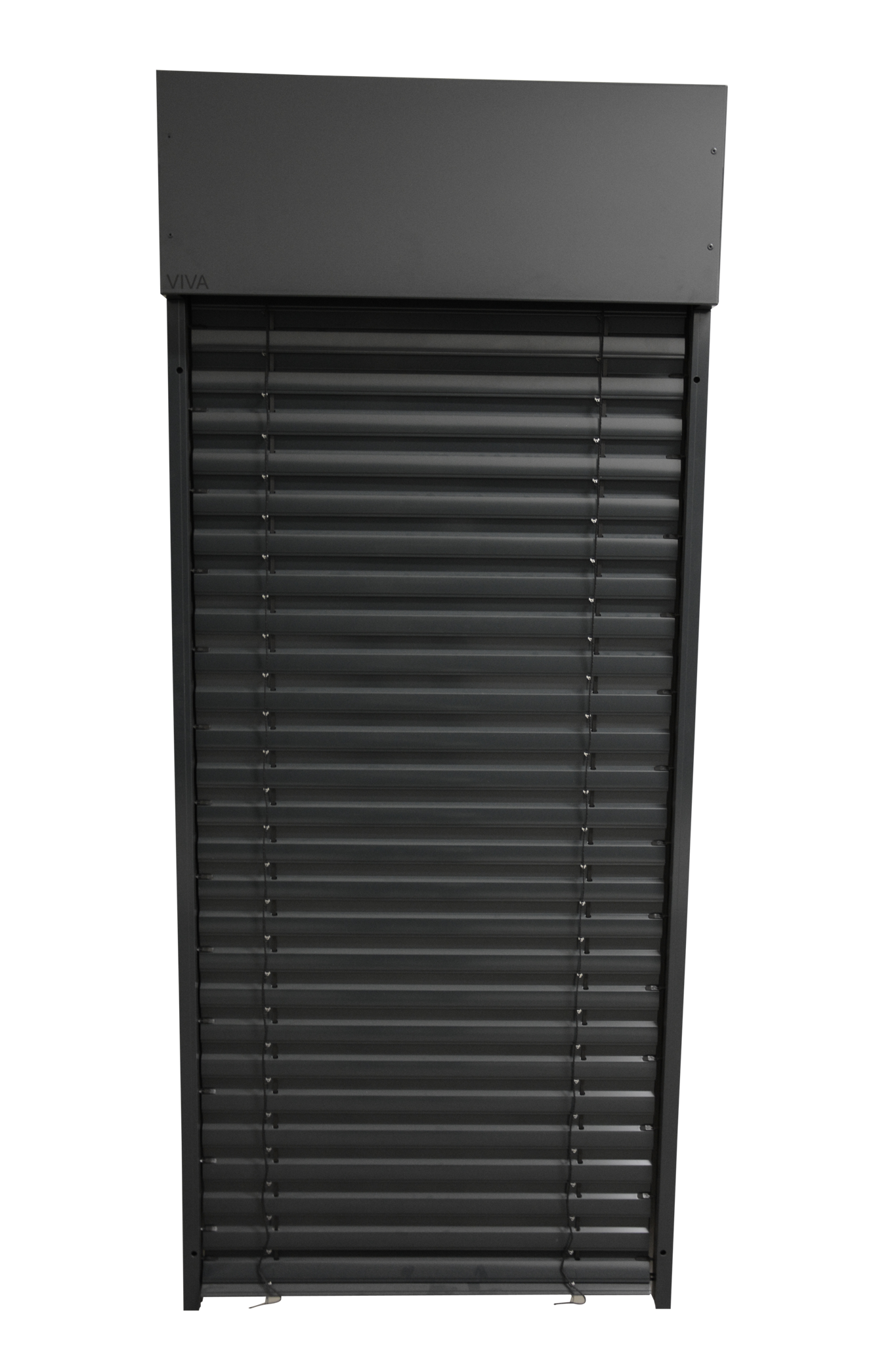

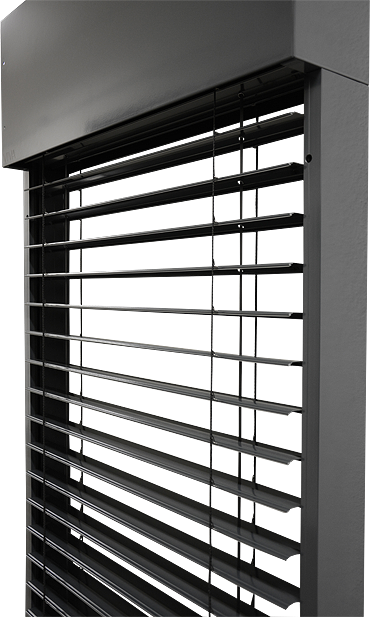

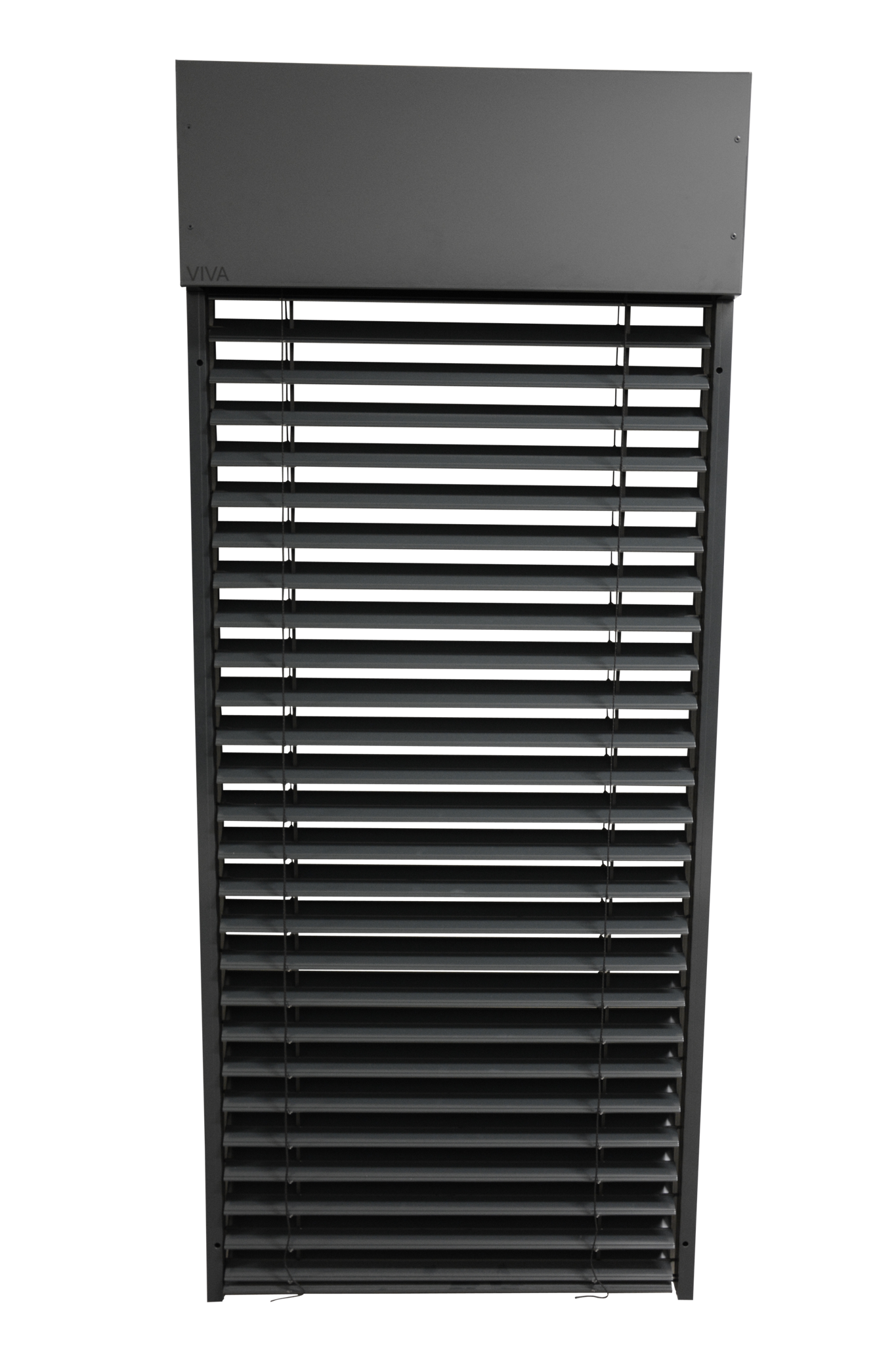

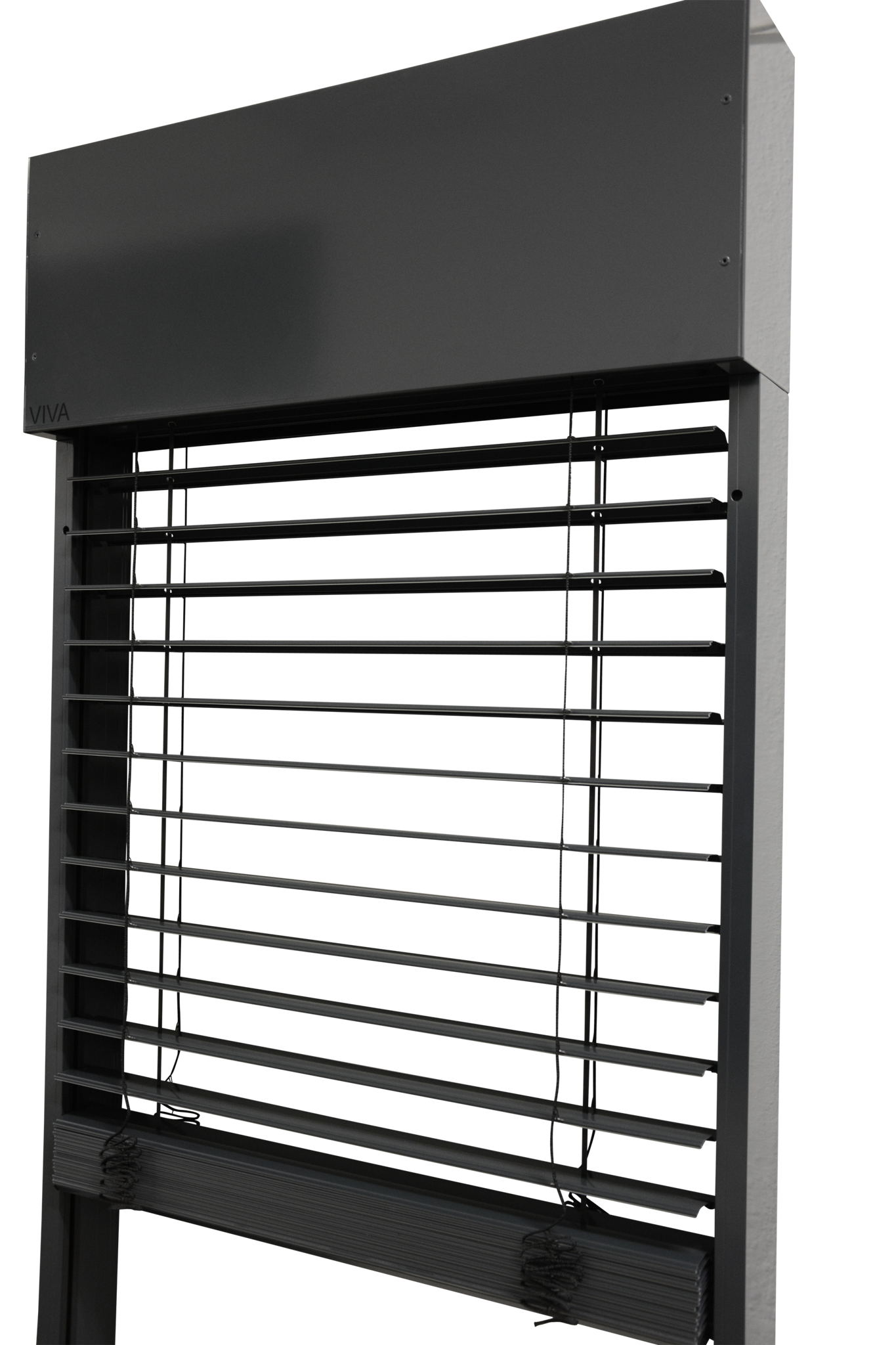

Geeignet für alle Typen von Außenjalousien, Cetta 50 und Titan sind davon
ausgenommen. Jalousie mit selbsttragenden Leisten und optional mit einem
integrierten Insektenschutzgitter. Das obere Profil der Jalousie inkl.
Lamellenpaket befindet sich in einem bereits komplettierten Kasten in zwei
Varianten, entweder in verputzter oder sichtbarer Ausführung. Auf den Seiten des
Kastens befinden sich Seitenteile zur Verbindung mit den Führungsleisten.
Bei
der verputzten Ausführung kann der Kasten von der Innenseite mit gehärtetem
Polystyrol, Styrodur oder Alutermo versehen sein. Montage auf den Fassadenputz,
in die Leibung.
| Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| Ohne Insektenschutzgitter | 600 | 4000* | 500 | 4000 | 12 |
| Mit Insektenschutzgitter | 600 | 1800 | 500 | 2500 | 38 |
*Es handelt sich um die maximale Breite des Kastens.
