Vorteile

Vorteile & hervorstechende Merkmale

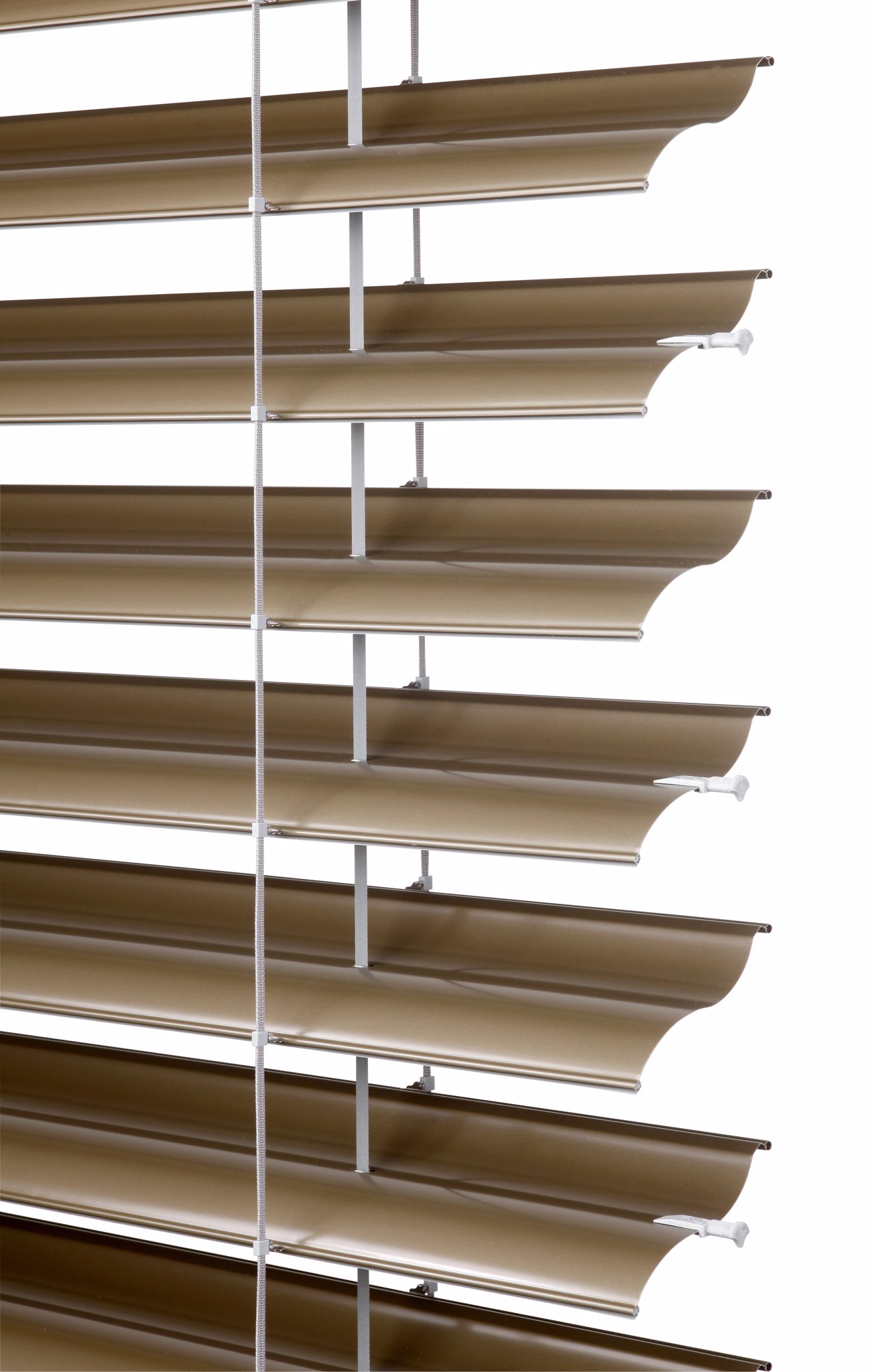

  • elegante Designausführung mit S-Lamelle
  • hohe Abschirmungsstufe
  • Thermoregulation- und Schutzeffekt
  • Minderung des Geräuschpegels
  • Unterprofil aus extrudiertem Aluminium
  • Elektrosteuerungsmöglichkeit
  • geminderter Geräuschpegel (eingepresster Dichtungsgummi in der gesamten Lamellenlänge)
  • garantierte Maximalfläche 24 m2

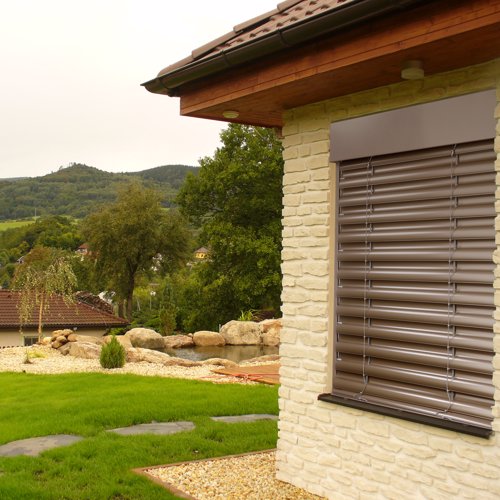

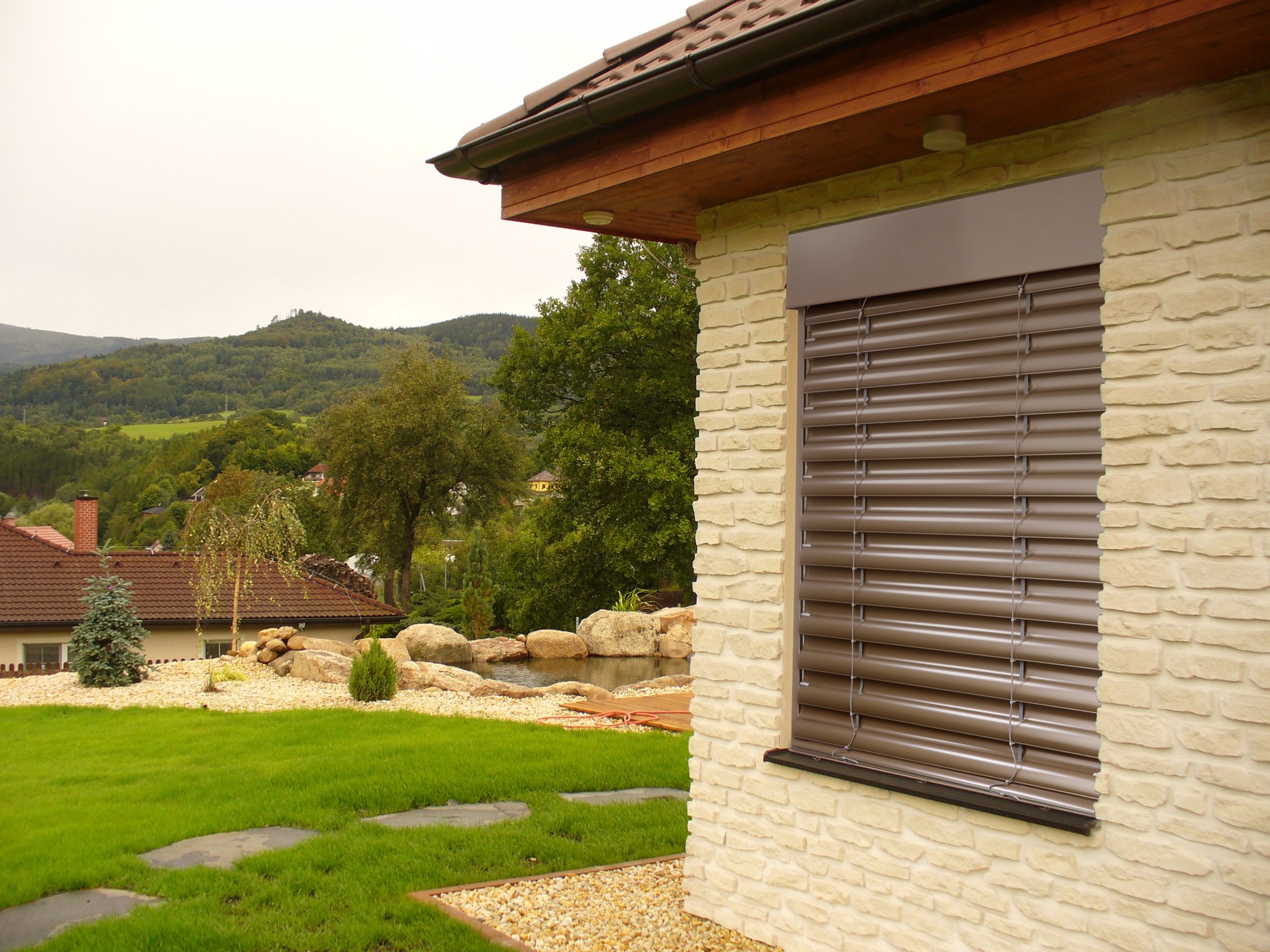

Lassen Sie sich

inspirieren

Nehmen Sie unter die Lupe

Farbige Ausführung

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.
Arten

der Betätigung

manuell
mittels Kurbel
mittels elektrischen Antriebs
durch Fernbedienung oder Schalter
Garantierte

Maße

minimale Breite
600 mm
maximale Breite
6000* mm
maximale Höhe
4000 mm
maximale Fläche
8 m2 (für die Bedienung mittels Kurbel)
24 m2 (für die Bedienung mittels Motor)
*Hinweis: Mit der zunehmenden Breite der Jalousie sinkt die Qualitätsstufe ihrer Windbeständigkeit – s. Windbeständigkeit, weiter unten auf der Seite.

Atypische Abmessungen stellen wir nicht her.
Garantierte Maße

Technische Parameter

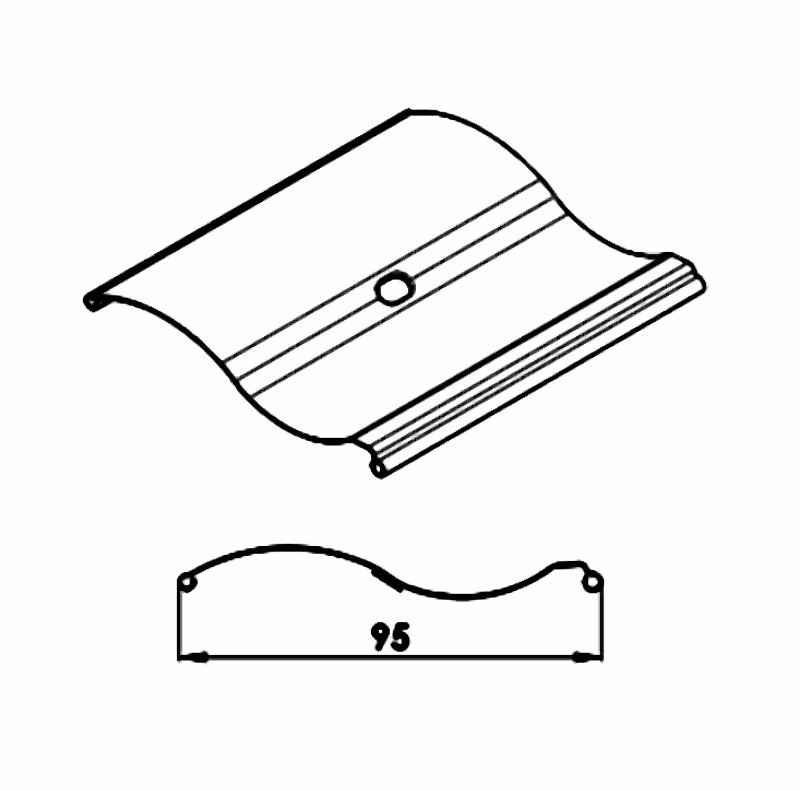

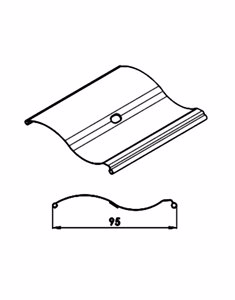

Oberes Profil Unteres Profil Lamelle Seitenführung Gitter Textilband
Führungsschiene Litze
Handelsbezeichnung

P 001/1 P 001/2 P 012/21
S 039

siehe Technisches Handbuch P 036
P 029/1 P 531,
P531/1
Abmessung (mm) 56 × 58 58 × 60 93 × 14 0,42 × 113 siehe Technisches Handbuch Ø 3,2 86 × 9,5 6 × 0,28
Material Fe Al Al Al siehe Technisches Handbuch Fe / PVC PES PES
Quenschnitt 0001 00012 0122 372
Farbe Standard:
verzinktes Blech
natural (Al profil)
Sonstige: in RAL-gespritzt
DECORAL*
Standard:
elox. aluminium
Sonstige: in RAL-gespritzt
DECORAL*
Gemäß aktueller Farbskala
ISOTRA a.s.
Standard:
elox. aluminium
Sonstige: in RAL-gespritzt
DECORAL*
grau
schwarz
grau
schwarz
grau
schwarz

*maximale Maß 4000 mm
Atypische Abmessungen stellen wir nicht her

Einbauvarianten

Einbau-Grundtypen

Die drei Montagetypen können in zwei Varianten erfolgen: sichtbarer Abdeckkasten / Abdeckkasten, der in das Wärmeisolierungssystem oder in die Außenwand eingefügt ist.

Spezifischer Einbau

  • Selbsttragende Ausführung (Jalousienbefestigung an den Führungsschienen)
  • Fassadenausführung (Rundkassette; Einbau an die Fassade)
  • Einbau in den Sturz Heluz (Senkführungsschienen)
  • Einbau in den Sturz Porotherm (geeignet auch für die selbsttragende Ausführung)
  • Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals

Mit dem Sturzeinbau muss man bereits in der Familienhaus-Projektphase rechnen.

Windbeständigkeit

Die Windbeständigkeitsprüfungen wurden durch das Institut für Bauingenieurwesen - Centrum stavebního inženýrství, a.s. in Zlín gemäß ČSN EN 13659 vorgenommen.

Seil

Grundlegende Charakteristiken Eigenschaft
  Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000  3 000 < L <= 4 000  4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 3 5   1 4 3 0 2  0 1
Max. Wind Geschwindigkeit vmax (km/h) 49 38 28 19 11 5
Max. effektive Höhe des Flügels Hmax = 2500 mm
Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000
Windbeständigkeitsklasse 2 5 1 4 0 3 0 2 0 1 0 0
Max. Wind Geschwindigkeit vmax (km/h) 38 28 19 11 5 1
Max. effektive Höhe des Flügels Hmax = 4000 mm
Der zusatzliche thermische Widerstand ΔR 0,08 (m2.K/W)
Gesamtdurchlassigkeit Sonnenenergie gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*

Schiene

Grundlegende Charakteristiken Eigenschaft
Windbeständigkeit Breite der Bauöff nung L (mm) L <= 2 000   2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 5 8 4 7 3 6 2 5
Max. Wind Geschwindigkeit vmax (km/h)  74   61  49  38
Max. effektive Höhe des Flügels  Hmax = 4000 mm
Breite der Bauöff nung L (mm) 4 500 < L <= 5 000   5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Windbeständigkeitsklasse 1 4 0   3 0 2 0 1
Max. Wind Geschwindigkeit vmax (km/h) 28  19  11 5
Max. effektive Höhe des Flügels Hmax = 4000 mm
Der zusatzliche thermische Widerstand ΔR 0,08 (m2.K/W)
Gesamtdurchlassigkeit Sonnenenergie gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
