Außenjalousie nicht nur für Kunststofffenster Cetta 65

Brauchen Sie eine schöne und funktionierende Außenjalousie nicht nur für Kunststofffenster? Die Außenjalousie Cetta 65 mit Lamellen in Form des Buchstabens „C“ einer Breite von 6,5 cm ist sehr beliebt und begehrt. Die Führung der Jalousie ist durch Aluminiumführungsleisten gelöst oder die Lamellen der Jalousie werden in einer Stahllitze geführt. Die Aluminiumführungsleisten gewährleisten die Stabilität der Jalousie im Wind und sind ein unterstützendes Element für die Sicherung des Hauses gegen Einbruch. Cetta 65 ist insbesondere für die Verschattung von Einfamilienhäusern, jedoch auch anderer Bautypen geeignet. Für Arbeitsräume, Schulungs und Konferenzräume empfehlen wir die Wahl des Systems DUO, bei dem der obere und der untere Teil der Jalousie unterschiedlich gekippt werden.

Ich bin interessiert an diesem Produkt

Vorteile

Vorteile & hervorstechende Merkmale

unteres aus extrudiertem Aluminium
DUO-SYSTEM – doppeltes Kippen der Lamellen
höhere Festigkeit der Lamellen
Möglichkeit der elektrischen Bedienung
Garantierte Fläche bis zu 24 m²

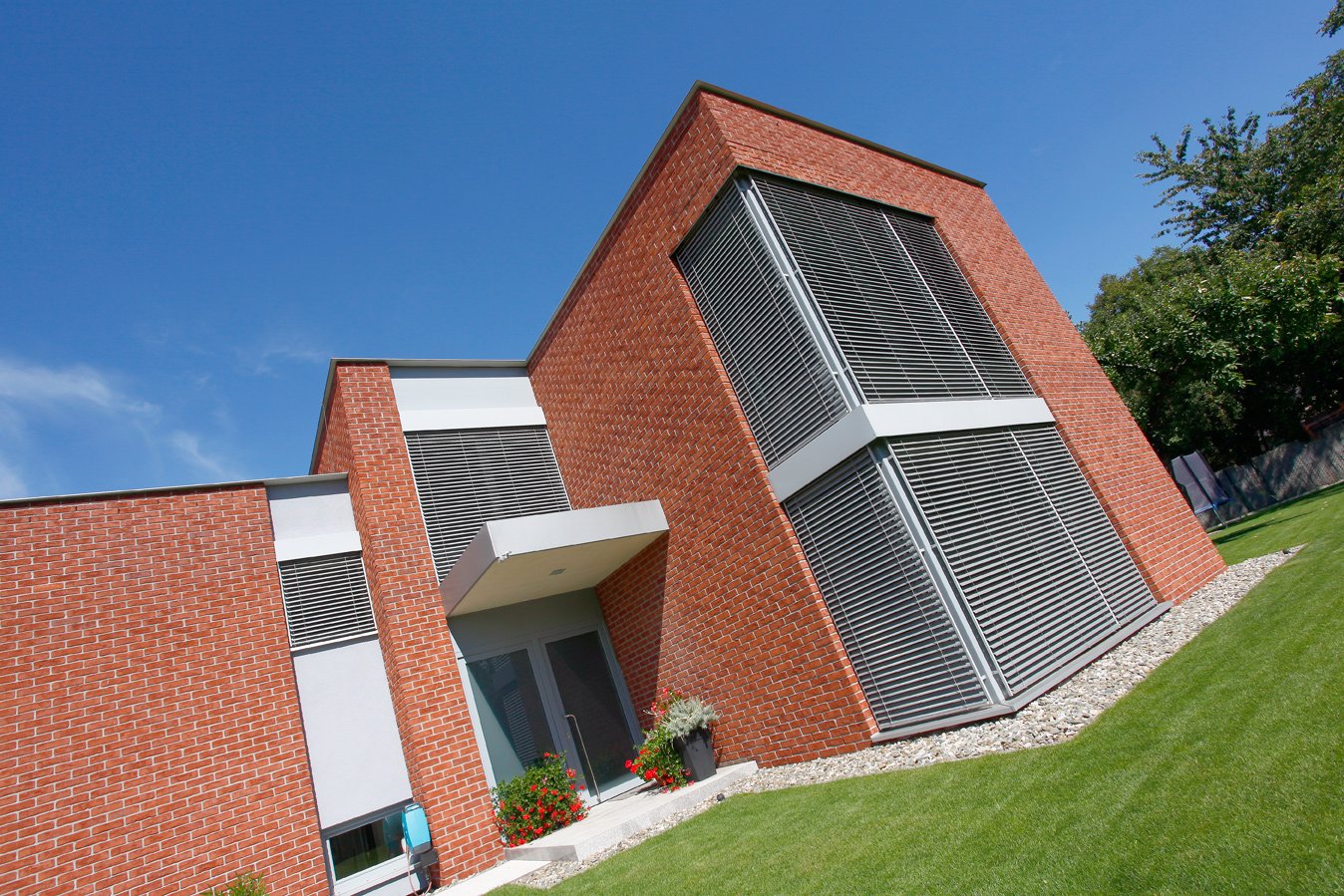

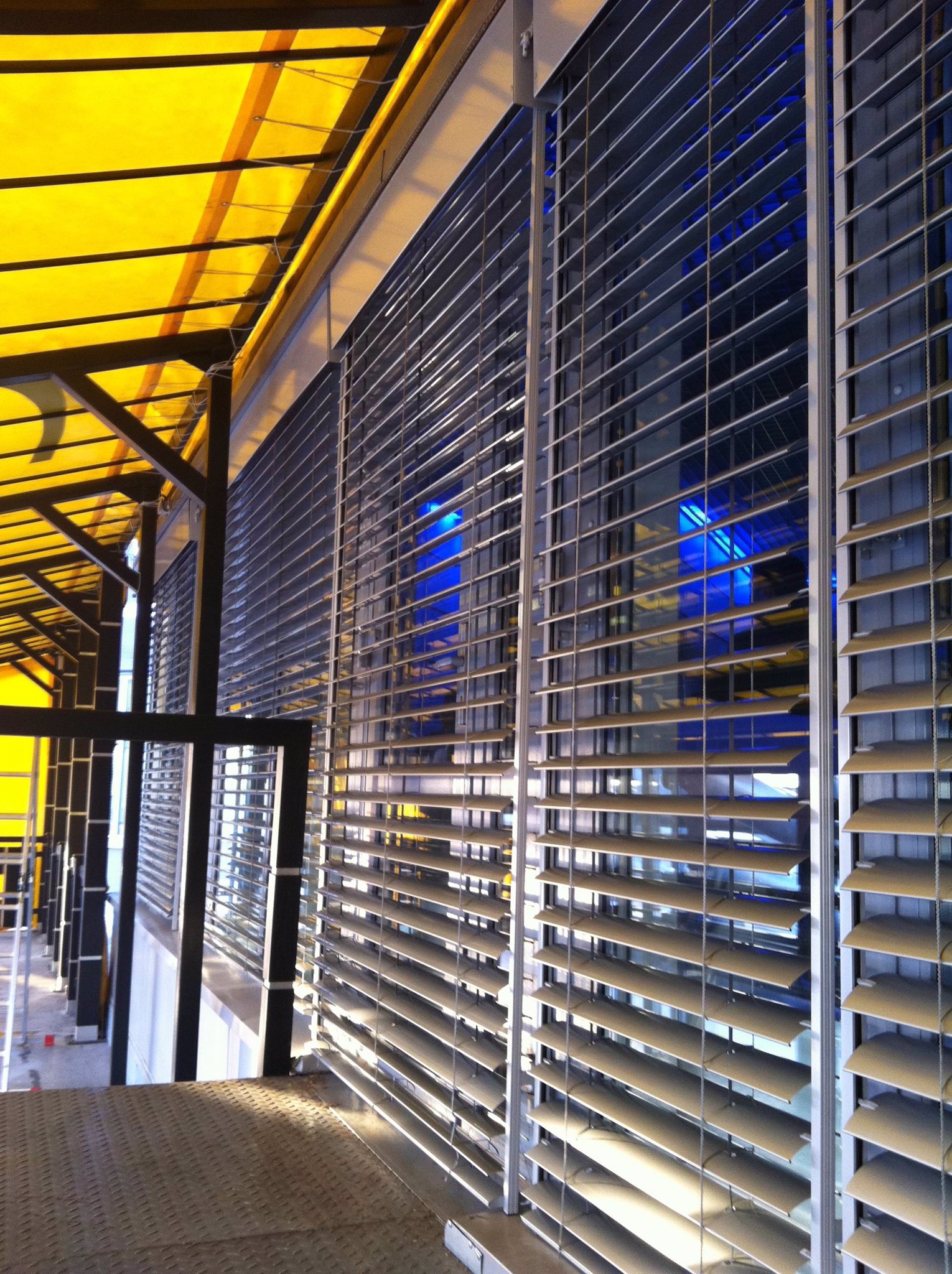

Lassen Sie sich

inspirieren

Nehmen Sie unter die Lupe

Farbige Ausführung

Standard RAL Farbe Lamelle

weitere Farben

Farben für die Lamelle gegen Preisaufschlag Lamelle

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

weitere Farben

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

ausverkauf

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Arten

der Betätigung

manuell
mittels Kurbel

mittels elektrischen Antriebs
durch Fernbedienung oder Schalter

Garantierte

Maße

minimale Breite
600 mm

maximale Breite
6000 mm

maximale Höhe
4000 mm

maximale Fläche
8 m² (für die Bedienung mittels Kurbel)
24 m² (für die Bedienung mittels Motor)

*Hinweis: Mit der zunehmenden Breite der Jalousie sinkt die Qualitätsstufe ihrer Windbeständigkeit – s. Windbeständigkeit, weiter unten auf der Seite.

Atypische Abmessungen stellen wir nicht her.

Technische Parameter

	Oberes Profil		Unteres Profil	Lamelle	Seitenführung		Gitter	Textilband
	Oberes Profil		Unteres Profil	Lamelle	Führungsschiene	Litze	Gitter	Textilband
Handelsbezeichnung	P 001/1	P 001/2	P 012/2	P 039	siehe Technisches Handbuch	P 036	P 030/2	P 531, P531/1
Abmessung (mm)	56 × 58	58 × 60	67 × 13	0,42 × 83	siehe Technisches Handbuch	Ø 3,2	60 × 72	6 × 0,28
Material	Fe	Al	Al	Al	siehe Technisches Handbuch	Fe / PVC	PES	PES
Querschnitt
Farbe	Standard: Verzinktes Blech natural (Al profil) Sonstige RAL im Spritzfarbe, DECORAL*		Standard: eloxiertes Aluminium Sonstige RAL im Spritzfarbe, DECORAL*	Anhand aktuelles Musterbuchs von ISOTRA a.s.	Grundausführung – elox Lackiert in RAL Farben, DECORAL*	grau schwarz	grau schwarz	grau schwarz

*maximale Maß 4000 mm

Varianten der Montage

Grundlegende Typen der Montage

Diese drei Typen der Montage können in zwei Varianten erfolgen: Verkleidungsbox sichtbar / Verkleidungsbox kaschiert im Wärmedämmsystem oder in der Fassade.

Spezifische Montage

Selbsttragende Ausführung (Befestigung der Jalousie an den Führungsleisten)
Fassadenausführung (runde Kassette; Montage an der Fassade)
Montage in den Sturz Heluz (eingelassene Führungsleisten)
Montage in den Sturz Porotherm (geeignet für die selbsttragende Ausführung)
Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals

Mit der Montage in den Sturz ist bereits in der Phase der Projektierung des Einfamilienhauses zu rechnen.

Windbeständigkeit

Die Windbeständigkeitsprüfungen erfolgten im Zentrum für Bauengineering AG (Centrum stavebního inženýrství, a.s.) in Zlín gemäß ČSN EN 13659

Schiene

Grundlegende Charakteristiken	Eigenschaft
Windbeständigkeit	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norm EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Windbeständigkeitsklasse	4	7	3	6	2	5	1	4
	Max. Wind Geschwindigkeit v_max(km/h)	61		49		38		28
	Max. effektive Höhe des Flügels	Hmax = 4000 mm
	Breite der Bauöff nung L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Windbeständigkeitsklasse	0	3	0	2	0	1	0	0
	Max. Wind Geschwindigkeit v_max (km/h)	19		11		5		1
	Max. effektive Höhe des Flügels	H_max = 4000 mm
Der zusatzliche thermische Widerstand ΔR		0,08 (m².K/W)
Gesamtdurchlassigkeit Sonnenenergie g_tot		0,032 - 0,094 (laut der gewählten Lamellen Farbe)*

Seil

Grundlegende Charakteristiken	Eigenschaft
Windbeständigkeit	Breite der Bauöff nung L (mm)	L < 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800
	Norm EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Windbeständigkeitsklasse	1	4	0	3	0	2	0	1	0	0
	Max. Wind Geschwindigkeit v_max(km/h)	28		19		11		5		1
	Max. effektive Höhe des Flügels	Hmax = 2500mm
	Breite der Bauöff nung L (mm)	L < 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 000 < L <= 4 500
	Windbeständigkeitsklasse	0	3	0	2	0	1	0	0	0	0
	Max. Wind Geschwindigkeit v_max (km/h)	19		11		5		1		1
	Max. effektive Höhe des Flügels	H_max = 4000 mm
Der zusatzliche thermische Widerstand ΔR		0,08 (m².K/W)
Gesamtdurchlassigkeit Sonnenenergie g_tot		0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
